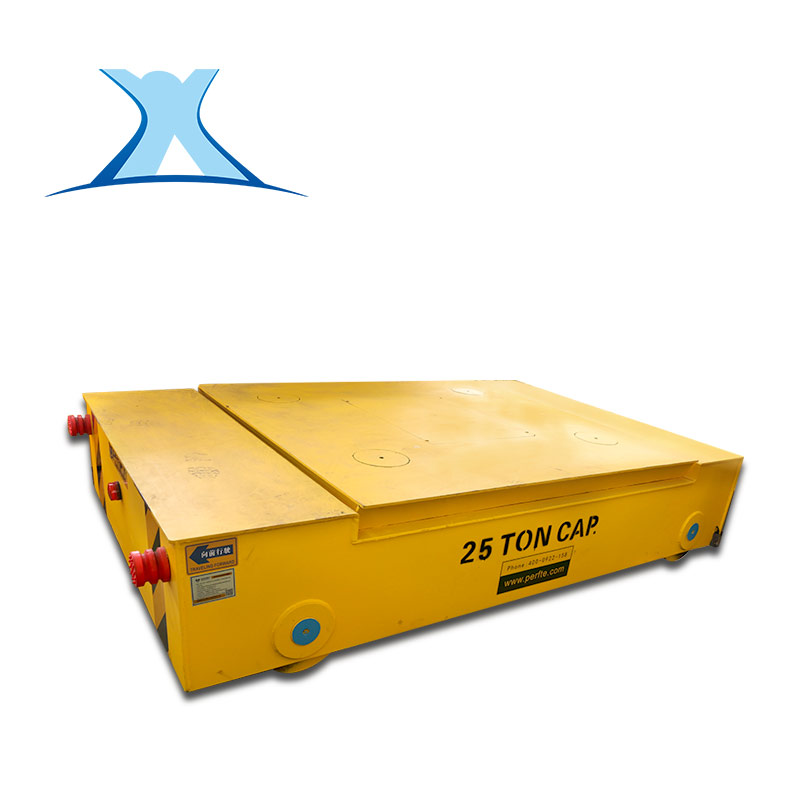

BJT系列电缆卷筒电动平车，在电动平车上设有电缆卷筒，其电缆卷筒为磁滞耦合式， 确保电缆受力均匀不易拉坏。电缆卷筒380V供电给平车上YZ起重冶金用电机提供电力，电机拖动平车运 行。电动平车运行时电缆卷筒自动将电缆卷起或放出，受卷线筒供电长度影响。一般 运行距离小于 200m。该平车适应恶劣工况的起重冶金用，平车结构简单可靠，价格经济，轨道施工方便。

BJT 电缆卷筒供电 电动平车主要技术参数

型号

BJT

BJT-6

BJT-10

BJT-16

BJT-25

BJT-40

BJT-63

BJT-100

BJT-160

BJT-200

额定载重量（t）

6

10

16

25

40

63

100

160

200

台面尺寸(mm)

长 L

3600

3600

4000

4500

5000

5600

6300

8000

8200

宽 B

2000

2000

2200

2200

2500

2500

2800

2800

2800

高 H

550

550

600

650

700

850

900

1150

1250

运行速度（m/min）

30

30

30

30

25

25

20

20

20

轮    距A（mm）

2000

2000

2200

2500

2800

3200

3600

4500

4500

轨内侧距C（mm）

1435

1435

1435

1435

1635

1735

1850

2000

2000

车轮直径  (mm)

300

300

400

400

500

600

700

700

700

底部间隙 （mm）

50

50

50

60

60

60

60

70

70

 转弯半径

30

35

50

55

60

80

100

100

电动机型号/功率（KW）

YZ132M1-6

YZ132M2-6

YZ160M1-6

YZ160M2-6

YZ160L-6

YZ160M2-6

YZ160L-6

2.2

3.7

5.5

7.5

11

2X7.5

2X11

电源供电方式

电缆卷筒

AC380V 3X2.5+1X1.5

AC380V
3X4+1X2.5

AC380V
3X6+1X4

推荐钢轨型号

P24

P38

P43

QU80

QU100

车轮数量

4

4

4

4

8

8

 轮压（t）

1.91

3.21

4.87

7.5

11.5

16.9

27.6

22.8

28.5

参考重量（t）

3.4

3.72

4.2

6

8.5

11.4

15.2

25.5

31.5

说明：1）其轨距、台面尺寸、额定起重量可根据用户需求另行设计、制造。

      2）可选无线?？刈爸?/p>

      3）可选变频器调速电控,双速控制

      4）运行距离小于20m时也可以按客户要求不用 电缆卷筒，改为托缆式（KTP）平车：

      5) 路轨车来回走设定系统

      6）路轨车遇人2米自动停车、报警
