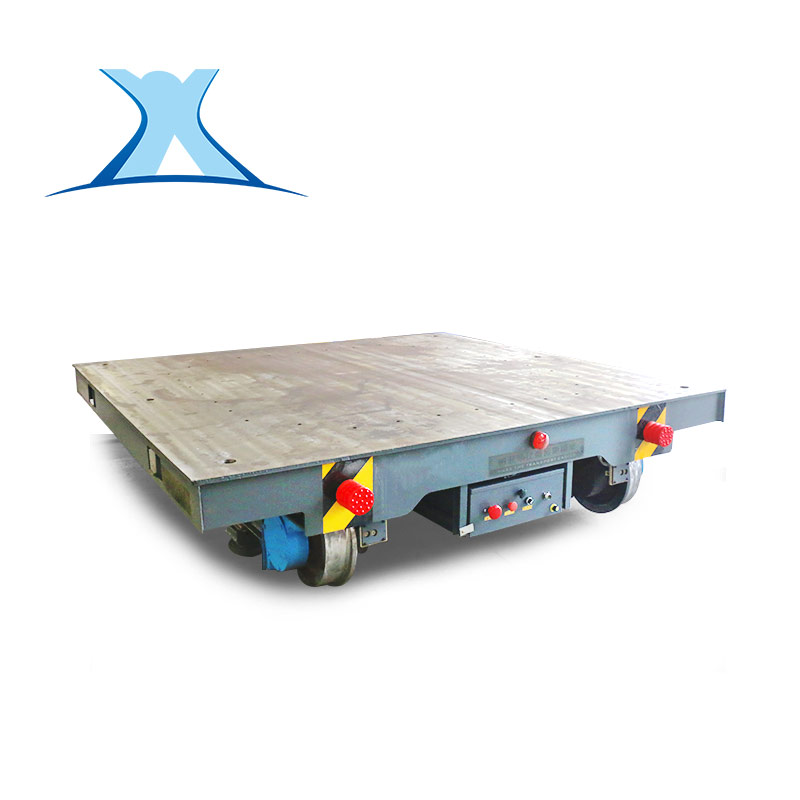

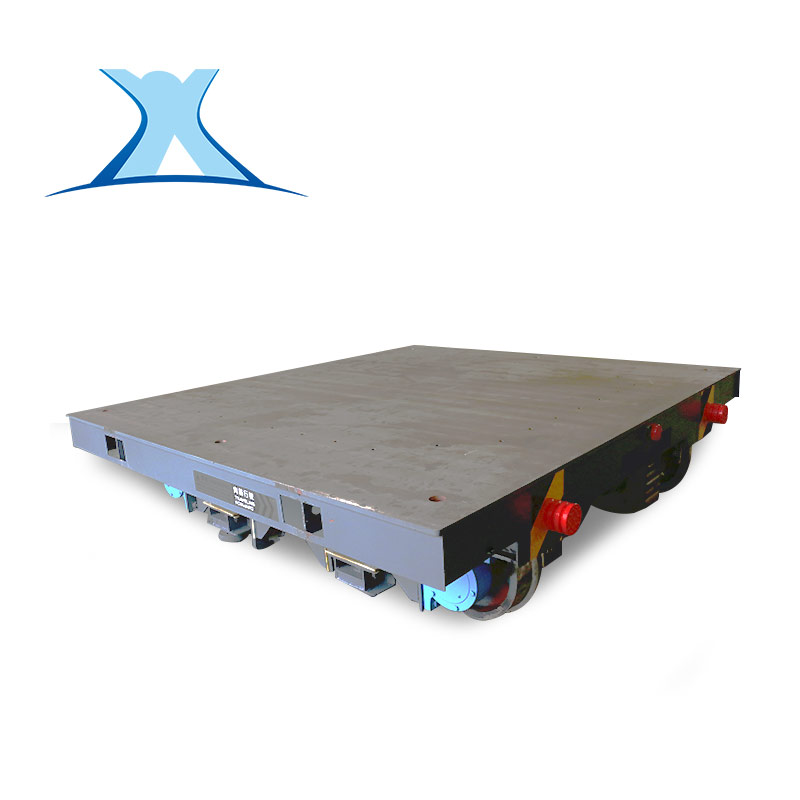

低压轨道平车

产品介绍：

地轨轨道车是从轨道上取电的电动平车，36V电压的两相交流电分别接在两条轨道上，没有电缆线的束缚，可随时在轨道上取电，对轨道铺设要求较高，需要绝缘处理，适用于中长距离运输的场合，使用频率不受束缚

应用范围：应用范围：汽车、钢铁、重工、工程、航天、煤炭、核能、水利等范围

物料：钢包、钢结构、钢管、模具、运梁、铝棒、料框、压缩机、多晶硅、发电机、管片、托盘等

留言咨询

性能特点

性能特点

自动化程度高

可实现无人自动化生产流程
减速机

齿轮均采用数控磨齿工艺，精度高，接触性好，传动效率高，承载能力高，使用寿命长
电机

具有相应快速、较大的启动转矩，从零转速至额定转速具备可提供额定转矩的性能
各个组件搭档

电动平车各结构的高性价比配置有效的延长了电器的使用寿命，从而延长了电动平车的使用年限
车轮采用角型轴承座，以便于安装调整

以适当提高相关部件的加工精度，来提高整车的安装制造精度，放置车轮跑偏，轮缘与轨道接触加剧轮缘磨损并增加摩擦阻力等问题

工作原理

低压轨道平车：BDG系列是低压轨道供电轨道平车，是将交流380V的电源通过变压器将至交流36V两相，分别接至两根轨道上，轨道平车上的车轮将道轨上的交流36V电源引入车载电气箱，经过整流?？榻涣?6V整流至直流36V，再通过直流控制系统控制直流电机，使平车启动，停止，前进，后退，调速等。该系列平车能够在S 轨道，弧形轨道运行。
低压轨道平车视频：

工程案例更多案例

技术参数

优质低压轨道平车轨道铺设现场要求:
轨道作为导体给车辆供电,所以要求轨道和地面的绝缘度,以免引起短路影响车辆的正常使用,轨道铺设所需要的原料:水泥、大沙、石料、轨道、轨道附件、树脂或油毡、补偿铜排水平仪手电钻等工具。
1.用水平仪在地面上的轨道承重地梁上找出去平层,并用水泥垫高,确保全部的轨迹在一个水平面上,并计算出所对应的轨道的高度,施工好后,轨道的上平面和地面的落差。

2.在轨道和地梁的中间用油毡或树脂间隔,确保轨道的绝缘度.并在地梁的预留孔里放进地埋螺栓并使用砂灰浇注,凝固于轨道的两侧,螺栓和轨道的距离视轨道压板的规格决定。

3.确定好轨道的中心距和内侧距锁紧螺栓,并在轨道的内侧把铜排固定。

4.在轨道的内侧使用沥青或树脂完全覆盖铜排部分。

注意事项：低压绝缘轨道在室外铺设时,应注意积水的处理,防止积水过多引起轨道的短路,影响车辆的正常使用。

BDGS三相低压轨道供电电动平车主要参数
型号	BDG	BDG-6	BDG-10	BDG-16	BDG-25	BDG-40	BDG-63	BDG-100
型号	BDGS	BDGS-6	BDGS-10	BDGS-16	BDGS-25	BDGS-40	BDGS-63	BDGS-100	BDGS-160	BDGS-200
额定载重量（t）		6	10	16	25	40	63	100	160	200
台面尺寸(mm)	长 L	3600	3600	4000	4500	5000	5600	6300	8000	8200
	宽 B	2000	2000	2200	2200	2500	2500	2800	2800	2800
	高 H	550	550	600	650	700	850	900	1100	1250
运行速度（m/min）		30	30	30	30	25	25	20	20	20
轮距A（mm）		2000	2200	2200	2500	2800	3200	3600	4500	4500
轨内侧距C（mm）		1435	1435	1435	1435	1435	1435	1650	2000	2000
车轮直径 (mm)		400	400	400	500	500	600	700	700	700
底部间隙（mm）		50	50	50	60	60	60	60	70	70
转弯半径		30		35	50	55	60	80	100	100
电动机型号/功率（KW）	BDG	JDYP-11-6		JDYP-12-6		JDYP-21-6	JDYP22-6
	BDG	2.2		3.5		5	7.5
	BDGS	YZ132M1-6		YZ132M2-6		YZ160M1-6	YZ160M2-6	YZ160L-6	YZ160M2-6	YZ160L-6
	BDGS	2.2		3.7		5.5	7.5	11	2X7.5	2X11
电源供电方式	BDG	单相380V降压到36V经升压变压器到单相交流380V
电源供电方式	BDGS	三相380V降压到36V经升压变压器到三相交流380V
推荐钢轨型号		P24			P38	P43		QU80	QU100
车轮数量		4		4		4		4	8	8
轮压（t）		1.91	3.21	4.87	7.5	11.5	16.9	27.6	22.8	28.5
参考重量（t）		3.4	3.72	4.2	6	8.5	11.4	15.2	25.5	31.5
说明：吨位1－400吨可根据用户需求另行设计、制造?？墒迪稚掀?、高温、升降、过沟、同步等多种功能
